Equipment

.

.

.

Die Station von DF0YY im März 2006:

...

Band TRX RX-Amp TX-Amp Antennen
144 MHz Icom IC-910H SSB-Elektronik Vorverstärker mit 0,8 dB Rauschzahl und Eingangs-Bandpassfilter Henry-Radio Endstufe 2002.A mit einer 4CX-800-A7 Röhre, 700W 4 x 9 ele. Flexayagis FX-217 mit 16 dBd Gewinn. Oberste Antenne 16m über Grund.
433 MHz Icom IC-910H SSB-Elektronik Vorverstärker mit 1,2 dB Rauschzahl Eigenbau Endstufe mit 1xGS35, 700W 4 x 16 ele. Flexayagis FX-7044 mit 20 dBd Gewinn. Oberste Antenne 16m über Grund.
1,2 GHz Icom IC-7400, Transverter MKU 23G2 (DB6NT) RX mit 0,8 dB Rauschzahl Endstufe mit 100W 1,9m Spiegel mit 24 dBd Gewinn, 12m über Grund.
2,3 GHZ Icom IC-706, Transverter MKU 13G2 (DB6NT) RX mit 1,2 dB Rauschzahl Endstufe mit 100W 1,5m Spiegel, 8m über Grund.
3,4 GHz Icom IC-706, Transverter MKU 34G2 (DB6NT) RX mit 1,2 dB Rauschzahl Endstufe mit 30W 1,5m Spiegel, 8m über Grund.
5,7 GHz Icom IC-706, Transverter MKU 57G2 (DB6NT) RX mit 1,2 dB Rauschzahl Endstufe mit 5W 1,5m Spiegel, 8m über Grund.
10 GHz (1.Station) Yaesu FT-817, Transverter MKU 10G2 (DB6NT), OXCO DF9LN RX mit 1,2 dB Rauschzahl Endstufe mit 3W 65cm Spiegel mit 30 dBd Gewinn. 12m über Grund.
10 GHz (2.Station) Yaesu FT-290R, Transverter MKU 10G2 (DB6NT) mit Quarzofen nach DF9LN RX mit 1,2 dB Rauschzahl Endstufe mit 4W 65cm Spiegel mit 33 dBd Gewinn. Auf Stativ für Regenscatter.
24 GHz (1.Station) Yaesu FT-817, Transverter kommerzielle GSM-Richtfunktechnik   Endstufe mit 0,2W 40cm Spiegel mit 33 dBd Gewinn. Auf Stativ.
24 GHz (2.Station) Yaesu FT-817, Transverter MKU 24G (DB6NT) RX "MKU-3st." mit 1,2 dB Rauschzahl Endstufe mit 0,6W 40cm Spiegel mit 33 dBd Gewinn.Auf Stativ.
47 GHz (1.Station) Yaesu FT-817, Transverter MKU 47G (DB6NT) RX mit 6 dB Rauschzahl Endstufe 200µW 40cm Spiegel, 3m über Grund.
47 GHz (2.Station) Yaesu FT-290R, Transverter MKU 47G (DB6NT), OXCO DF9LN RX mit 6 dB Rauschzahl Endstufe 200µW 55cm Spiegel, auf Stativ.
394 THz www.lichtsprechen.de

  ...
2 Meter:

Henry-Radio Endstufe 2002.A mit einer 4CX-800-A7 Röhre, 750 Watt

 ...

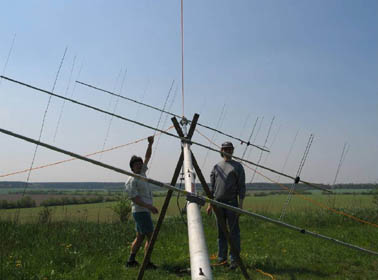

Antennenaufbau 4 x 9 ele. Flexayagis auf 16m Mast
...

70 cm:

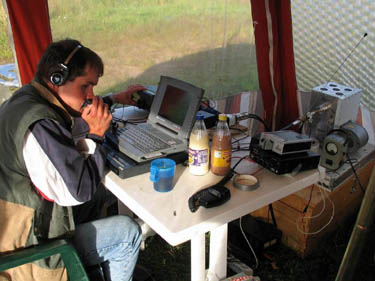

Thorsten, DK5OZ an der Station

 ...

3 cm:

Regenscatter-Station auf Stativ
...

DF0YY 2006
